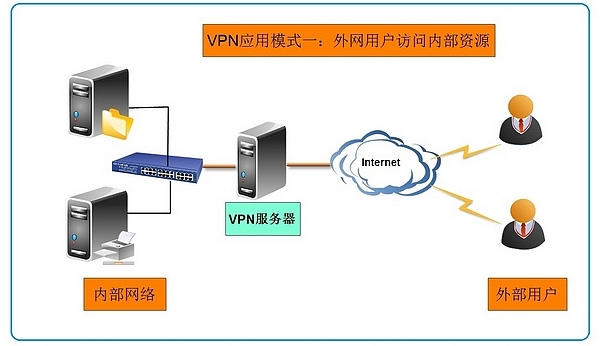

1.VPN应用场景
2.VPN服务端配置

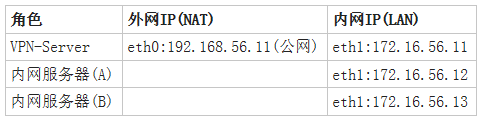

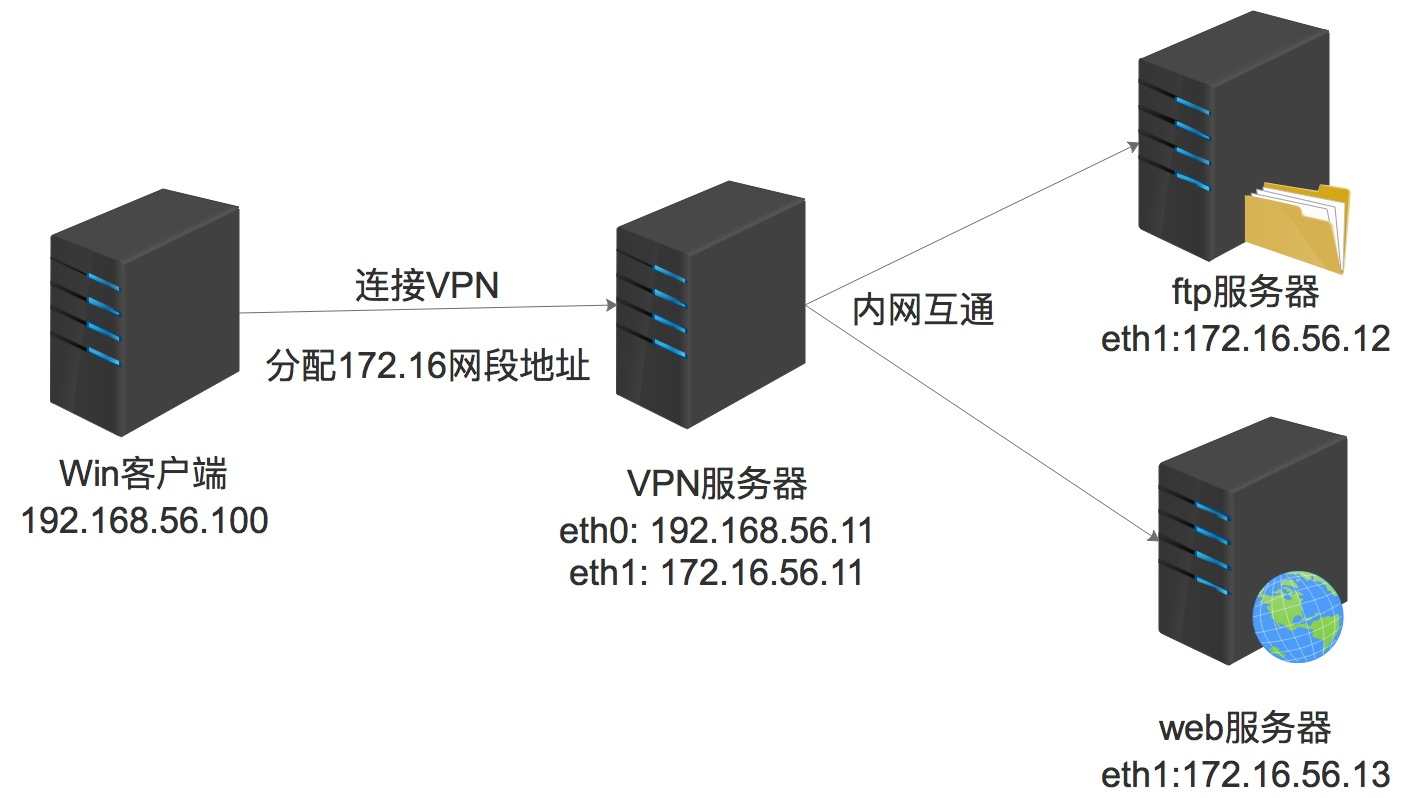

实验环境规划
环境准备:
[root@vpn-server ~]# systemctl stop firewalld
[root@vpn-server ~]# systemctl disable firewalld
[root@vpn-server ~]# setenforce 0
[root@vpn-server ~]# getenforce
Disabled1.配置epel源, 安装pptp VPN相关软件
[root@vpn-server ~]# wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
[root@vpn-server ~]# yum install ppp pptp pptpd -y
2.开启内核转发功能
echo “net.ipv4.ip_forward=1” >> /etc/sysctl.conf
[root@vpn-server ~]# sysctl -p
3.配置客户端上网DNS, 如客户端不需要分配DNS可不配置
[root@vpn-server ~]# vim /etc/ppp/options.pptpd +68
ms-dns 223.5.5.5
4.设置VPN拨号的账号密码
[root@vpn-server ~]# vim /etc/ppp/chap-secrets
# Secrets for authentication using CHAP
# client server secret IP addresses
bgx * 123456 *
5.分配VPN拨号地址段, 注意和内网相同地址
[root@vpn-server ~]# vim /etc/pptpd.conf
#添加本机公网IP（localip）
localip 192.168.56.11
#分配VPN用户的内网网段（remoteip）
remoteip 172.16.56.100-200
6.启动pptpd服务并加入开机自启动
[root@vpn-server ~]# systemctl start pptpd
[root@vpn-server ~]# systemctl enable pptpd
//检查tcp1723端口是否开启
[root@vpn-server ~]# ss -lntup | grep 1723
tcp LISTEN 0 3 :1723 *: users:((“pptpd”,pid=3483,fd=6))
3.Win客户端配置
1.如果直接使用客户端连接内网地址是无法连接成功
2.打开网络共享中心，点击–>设置新的连接或网络

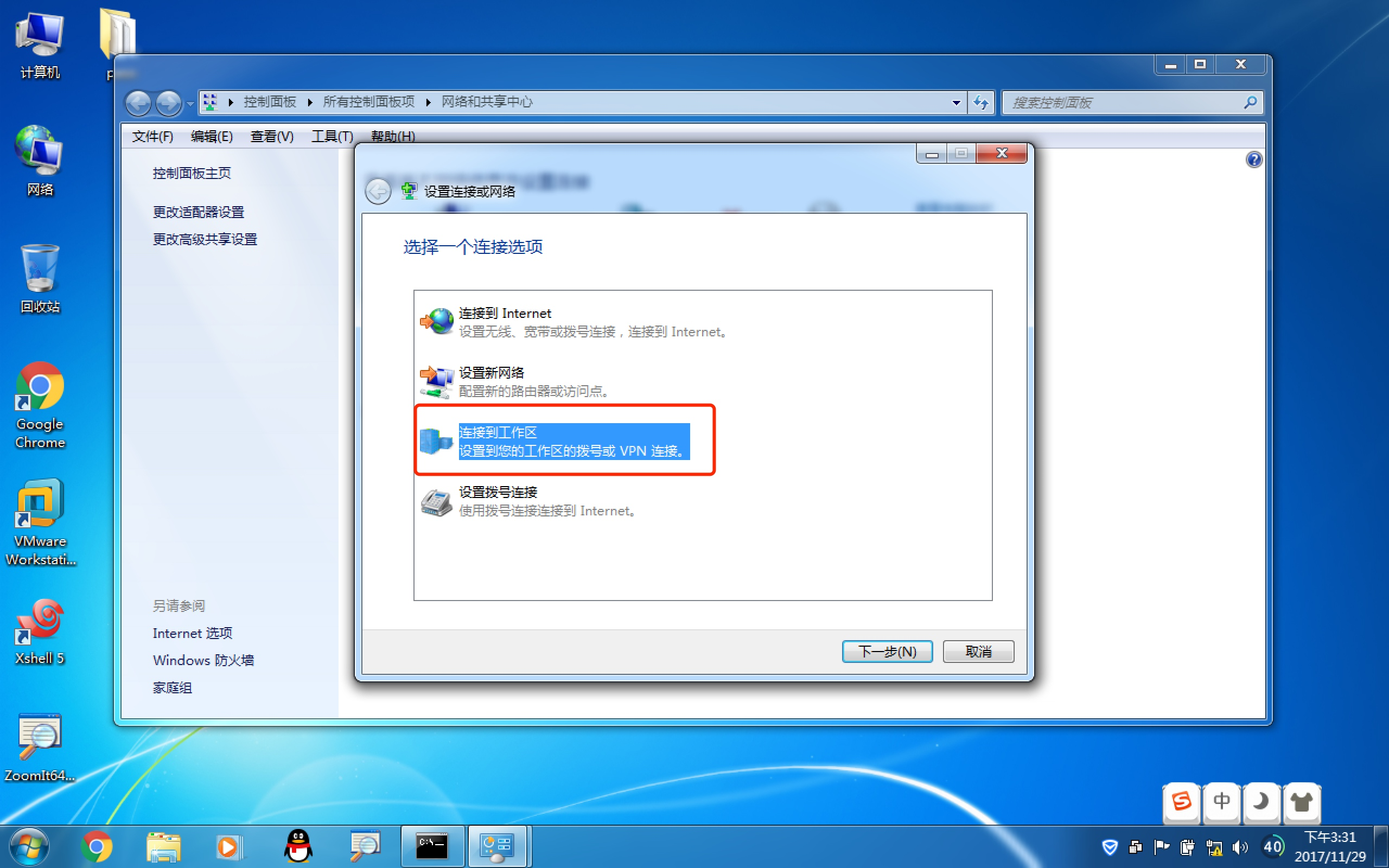

3.选择连接到工作区域

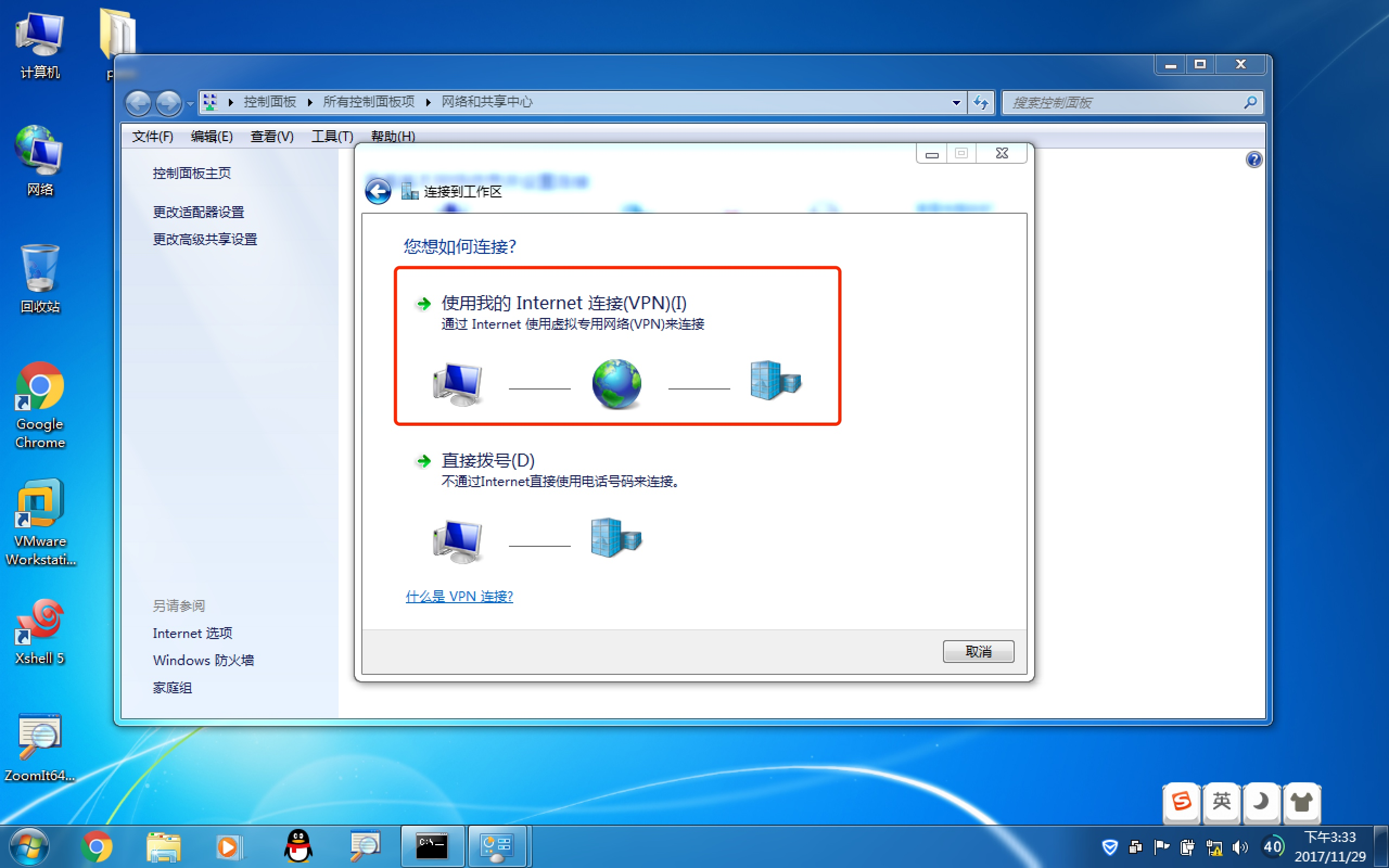

4.使用Internet连接到VPN服务

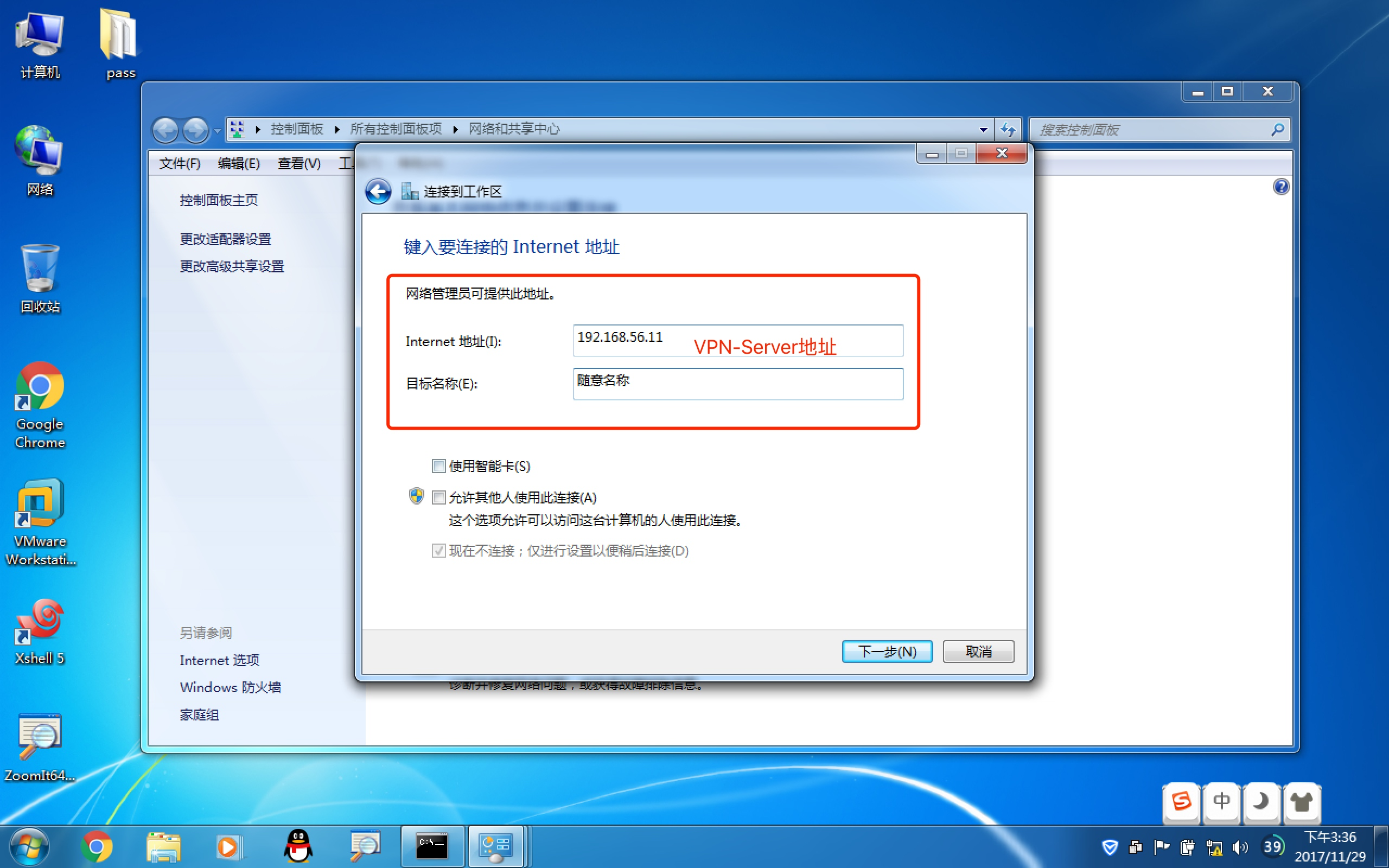

5.填写vpn地址以及名称,然后下一步

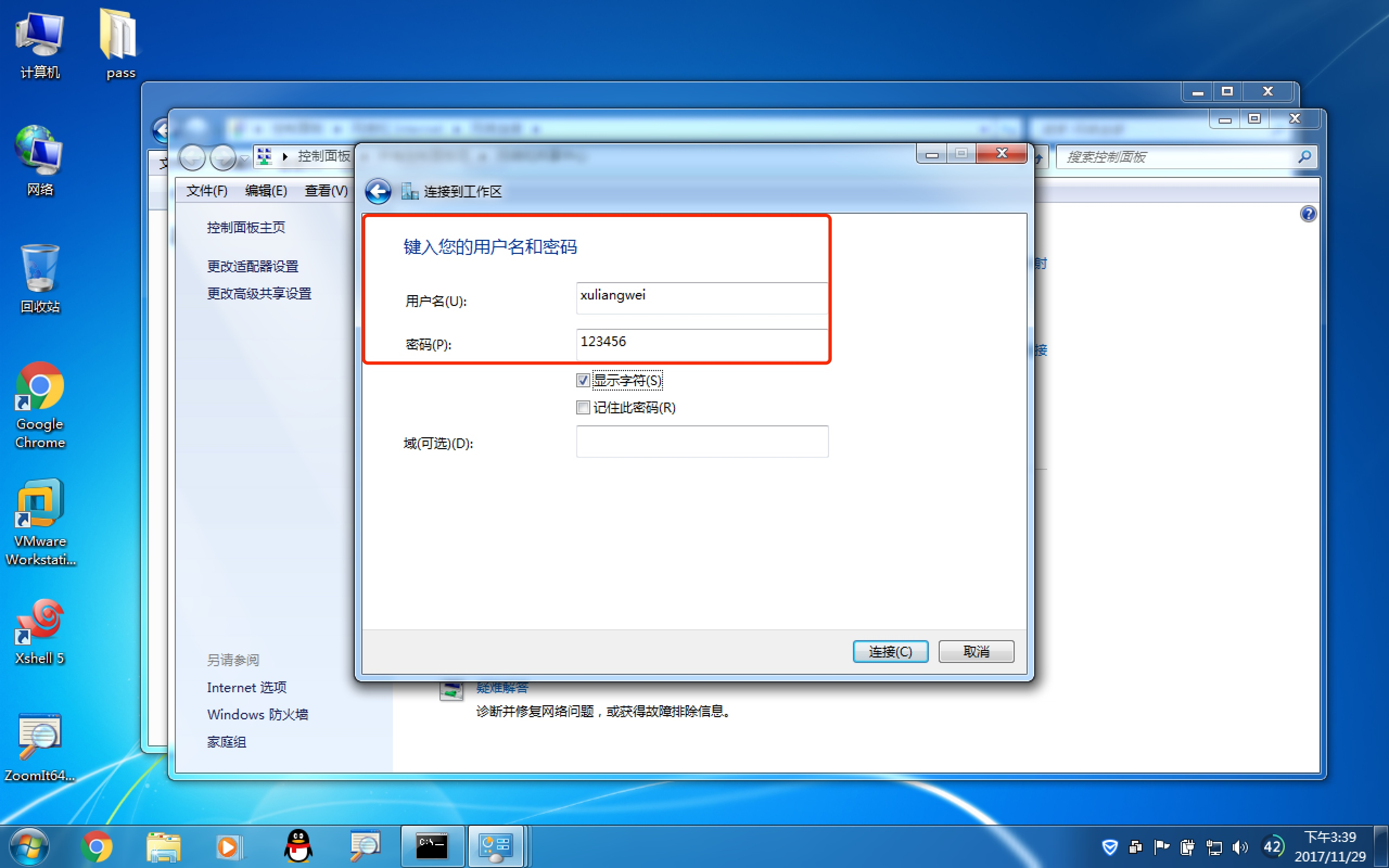

6.填写在VPN-Server上配置好的用户名以及密码, 然后点击连接

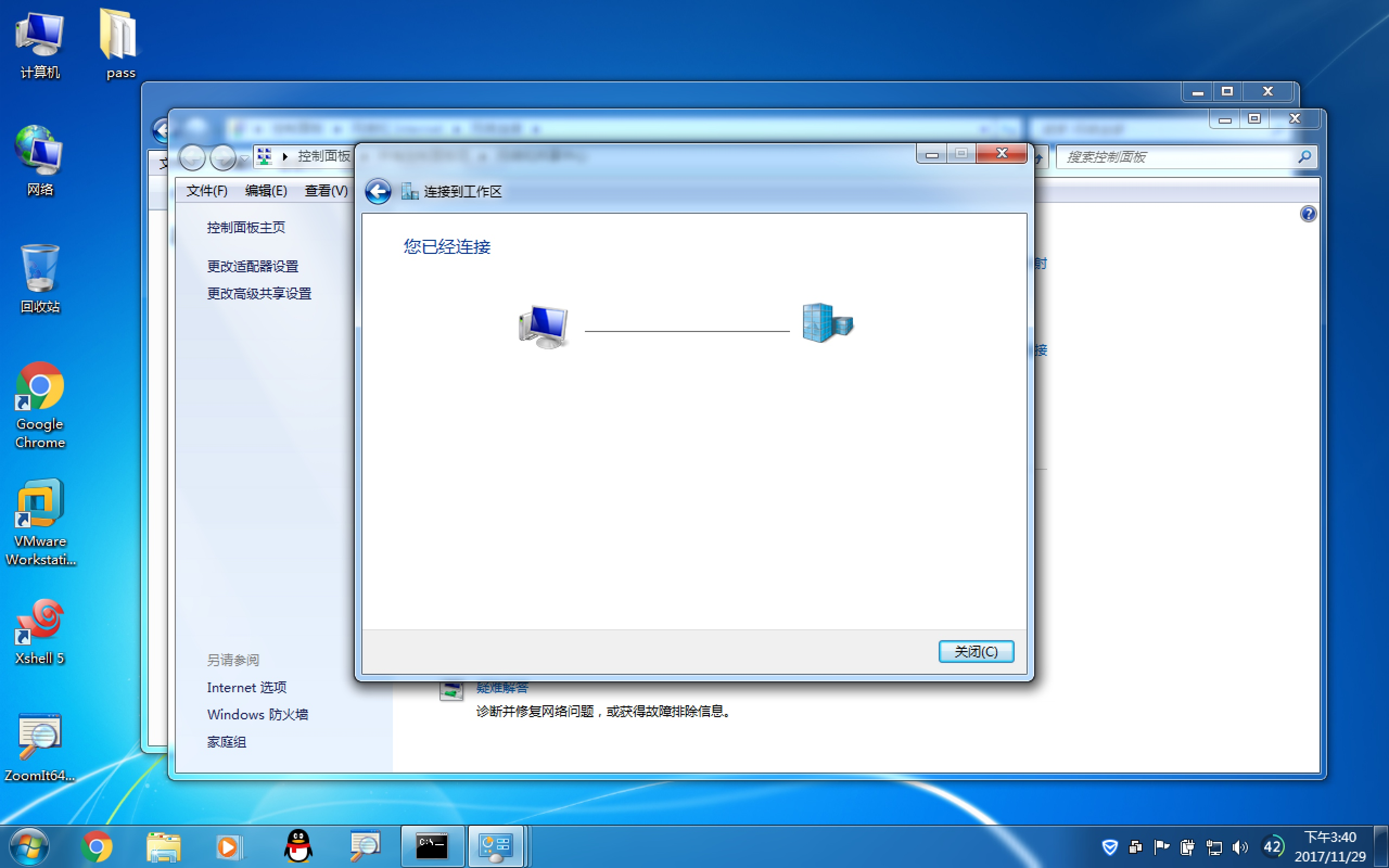

7.VPN连接成功

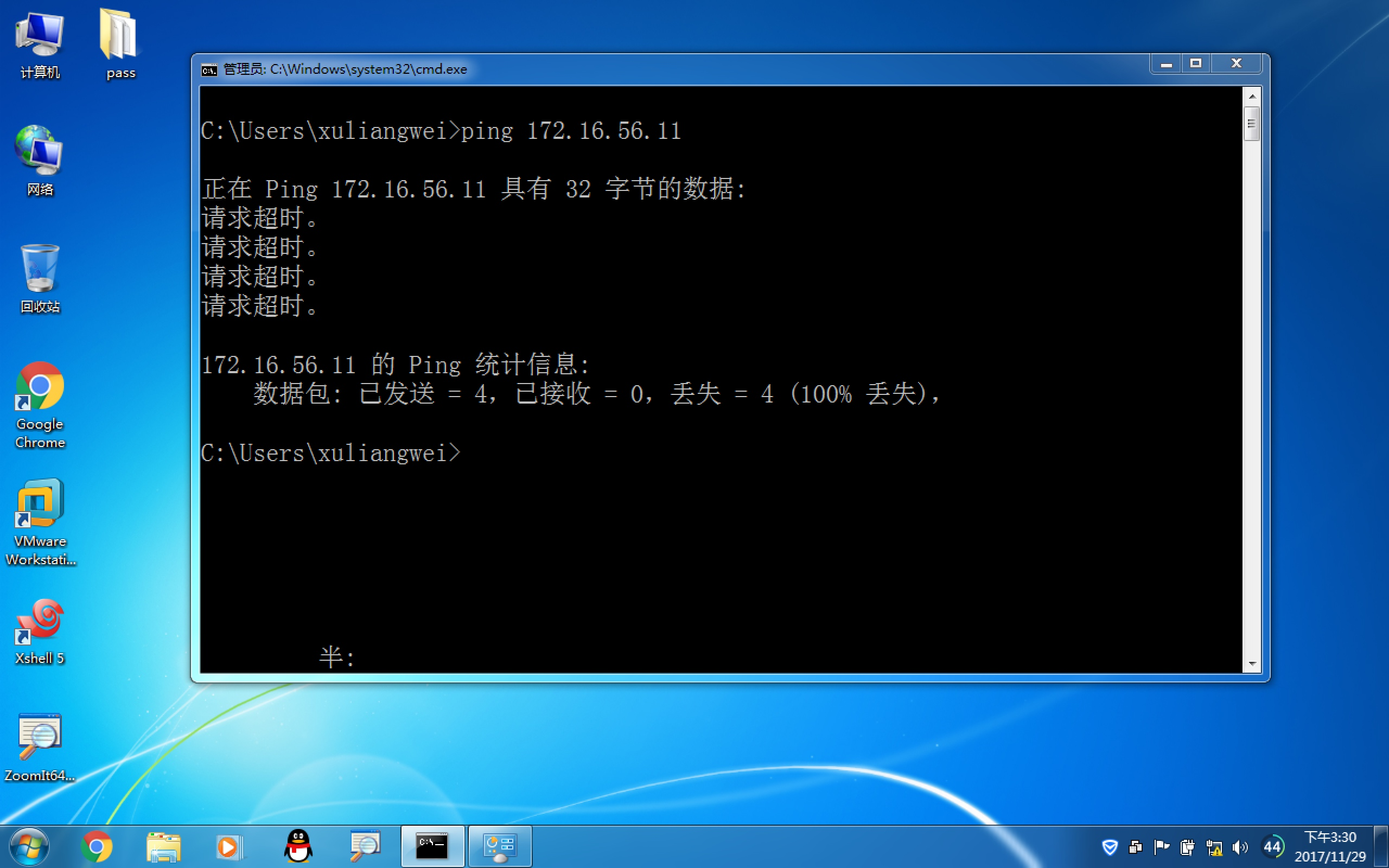

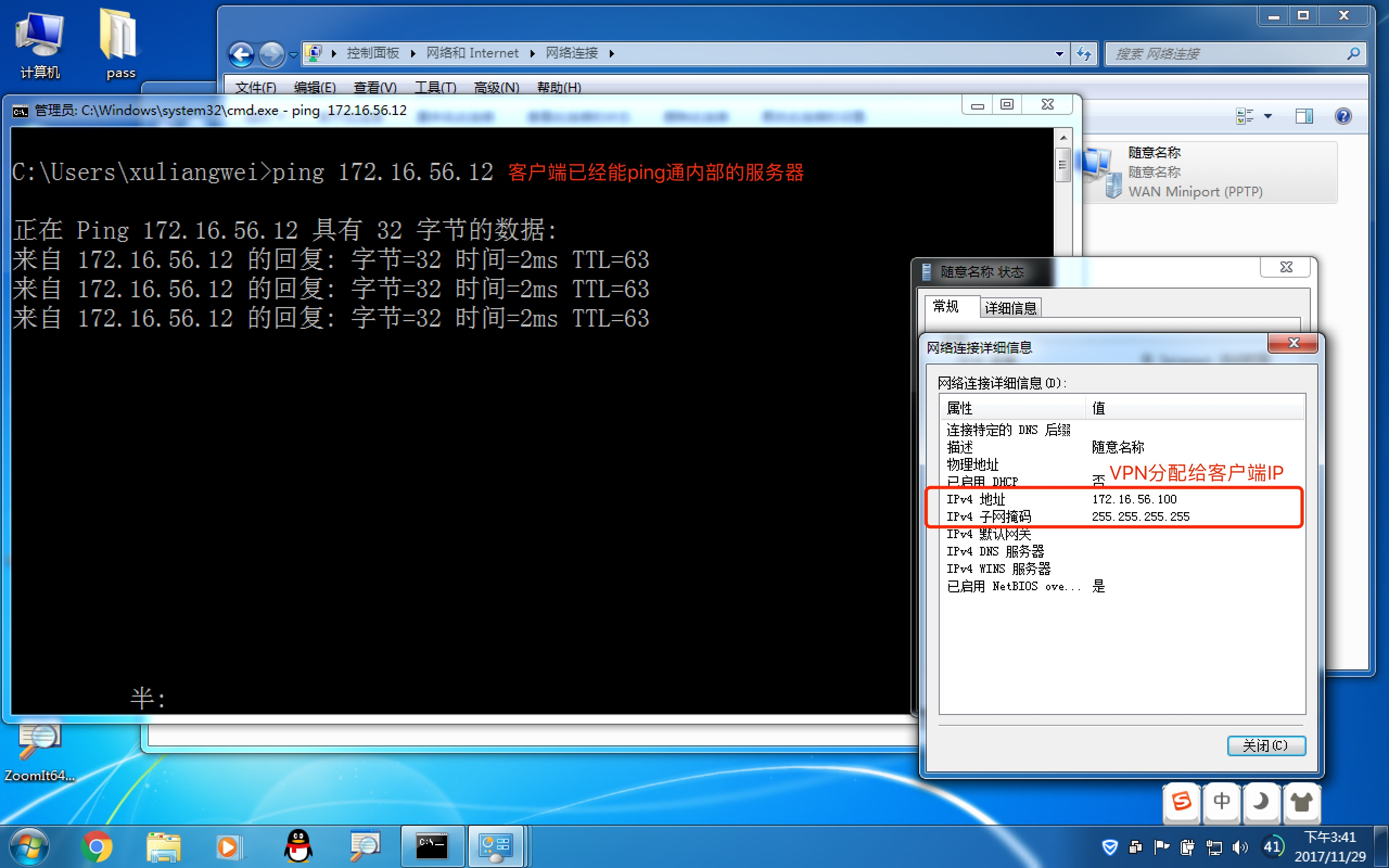

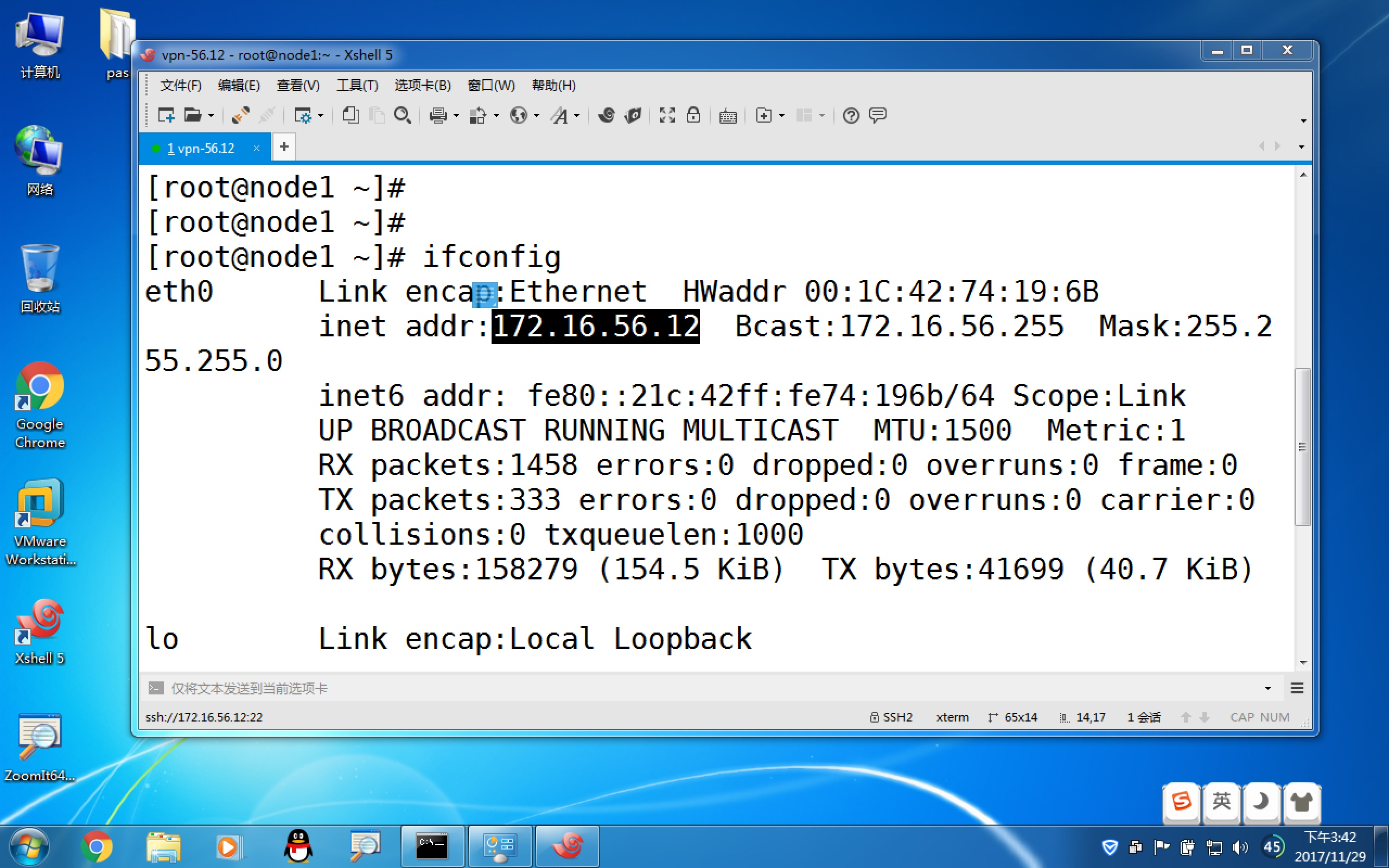

8.测试是否能够连接100.100.1.50这台内网服务器,如图2-7

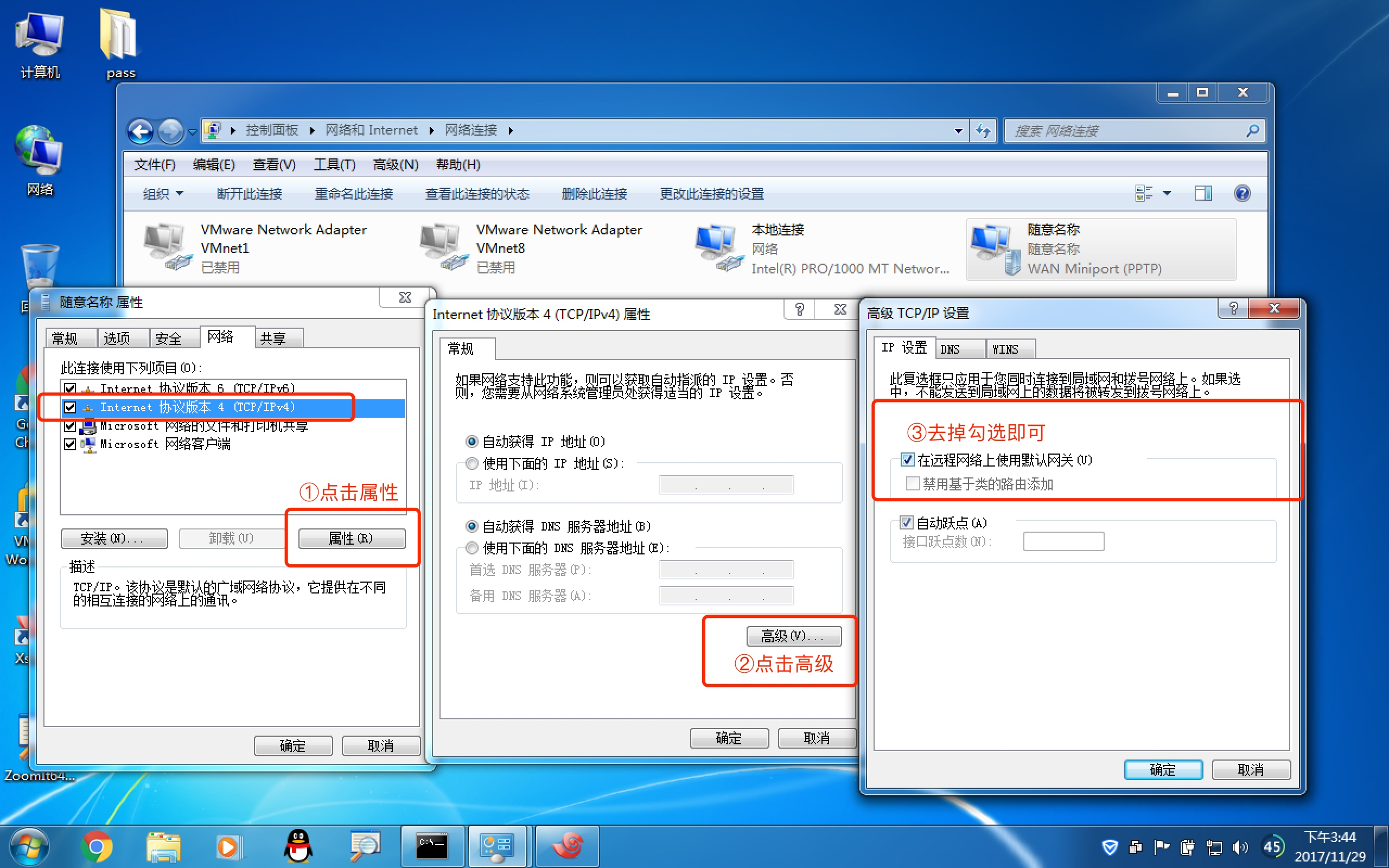

默认连接VPN是会通过VPN的默认网关来进行上网,我们取消默认使用VPN连接上网功能即可
4.Linux客户端配置
1.以CentOS7.4为客户端,安装软件包
yum install -y ppp pptp pptp-setup
2.客户端连接VPN服务端
运行 pptpsetup –create test –server IP –username 用户名 –password 密码 –encrypt –start 连接 VPN 服务端。
您需要填写实际配置 VPN 服务端的 IP 地址、用户名和密码。
[root@vpn-client-rhel ~]# pptpsetup –create test –server 192.168.56.11 –username bgx –password 123456 –encrypt –start
Using interface ppp0
Connect: ppp0 <–> /dev/pts/3
CHAP authentication succeeded
MPPE 128-bit stateless compression enabled
local IP address 172.16.56.102
remote IP address 192.168.56.11
3.检查分配地址段
[root@vpn-client-rhel ~]# ifconfig|grep -A 5 ppp
ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST> mtu 1496
inet 172.16.56.102 netmask 255.255.255.255 destination 192.168.69.112
ppp txqueuelen 3 (Point-to-Point Protocol)
RX packets 6 bytes 60 (60.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 6 bytes 66 (66.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
4.添加默认路由
[root@vpn-client-rhel ~]# ping www.baidu.com
[root@vpn-client-rhel ~]# ip route replace default dev ppp0
[root@vpn-client-rhel ~]# ping www.baidu.com
PING baidu.com (220.181.57.216) 56(84) bytes of data.
64 bytes from 220.181.57.216: icmp_seq=1 ttl=52 time=23.0 ms
64 bytes from 220.181.57.216: icmp_seq=2 ttl=52 time=22.9 ms
5.VPN连接故障
如下这类错误和VPN客户端拨号提示连接691错误类似
1.检查IPtables和Selinux，以及客户端防火墙。
2.如果是云主机请检查安全组入口和出口是否运行1723端口访问。
3.如果是物理主机需要向IDC了解是否关闭此端口, 或路由不支持此协议。
Nov 15 15:30:07 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: pppd 2.4.5 started by root, uid 0
Nov 15 15:30:07 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: Using interface ppp0
Nov 15 15:30:07 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: Connect: ppp0 <–> /dev/pts/2
Nov 15 15:30:38 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: LCP: timeout sending Config-Requests
Nov 15 15:30:38 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: Connection terminated.
Nov 15 15:30:38 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: Modem hangup
Nov 15 15:30:38 iZm5ea7wyzv7b8pzmd9vk5Z pppd[11407]: Exit.
